发电机空载短路试验，是指在标幺制的X-Y坐标系中，记录两组参量的特性曲线。典型的特性类试验包括发电机空载试验、发电机短路试验等。试验过程可以区分上升、下降过程，也可以只进行上升过程。试验中同时手动录制稳态点，并在试验后进行曲线拟合。典型试验就是短路空载试验。
进行试验前，特性类试验需要设置绑定的参量、坐标系等内容；这些基本的试验设置项称为”试验模板”。短路空载试验软件附带常用的特性类试验模板，用户也可以创建自己的模板。

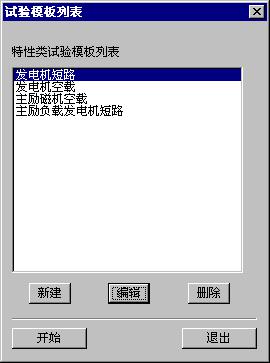

选择”菜单\电气试验\特性类试验”，在打开的试验模板列表对话框中选择要编辑的模板，并点击“编辑”。
在此对话框中编辑模板。

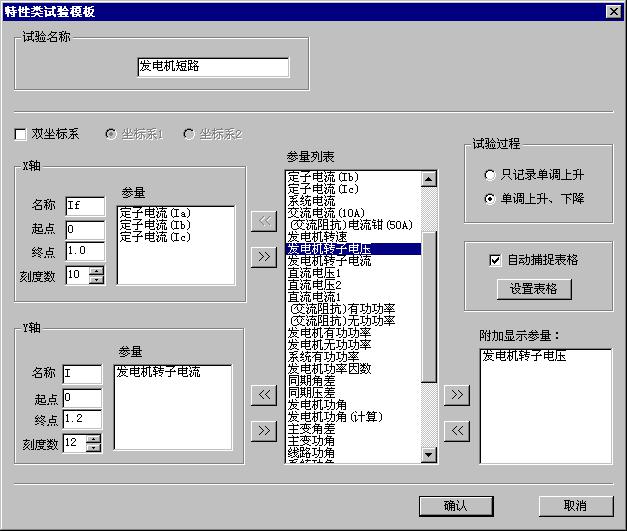

试验名称：为此类试验命名，也就是模板名；
坐标系：特性类试验默认为单坐标系1，即一个X-Y关系曲线；同时也支持双坐标系，即两组X-Y特性曲线绘制，当选择双坐标系时，坐标系1、坐标系2分别定义，请注意区分
参量列表：列表中的参量来自CDM1803的模拟量有效值，包括派生量，模板设置中的 、 为参量选择、删除退出按键
X 轴：需选择X轴的参量，并定义X轴的名称、起点、终点、刻度数
Y 轴：需选择Y轴的参量，并定义Y轴的名称、起点、终点、刻度数
X轴（横轴）、Y轴（纵轴）均采用规一化值（标幺值）。X轴、Y轴可分别绑定1-3个参量，由绑定的参量取平均值后绘制试验曲线.
试验过程：如果试验要进行上升、最高点、下降的过程，请选择“单调上升、下降”，如果只需记录上升过程类型的数据关系则选择“只记录单调上升”
附加显示参量：除了直接参与X-Y特性曲线绘制的参量外，试验程序还可以同时显示、记录其它参量的实时值

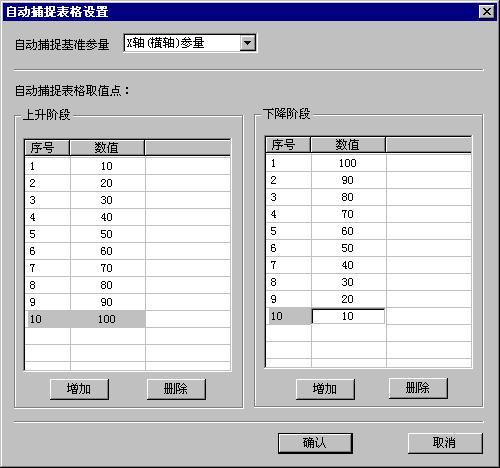

自动捕捉表格：试验过程中，以X轴或是Y轴为基准参量，在上升和下降阶段表格中填入基准量各个取样点的有名值，程序将自动记录所有选择量在取样点的值
试验操作：
选择”菜单\电气试验\特性类试验”，在打开的试验模板列表对话框中选择模板，并点击“开始”。
试验窗口分为3部分：曲线窗口、参量值窗口、稳态点窗口。
工具栏按钮的定义：
开始：开始试验，参量开始刷新，曲线开始绘制
最高点：试验由上升阶段转为下降阶段。对于单向试验，此按钮禁止
结束：结束试验，通讯停止。曲线窗口出现光标，参量窗口显示光标对应值
稳定点：在试验进行时，用于标定稳态点

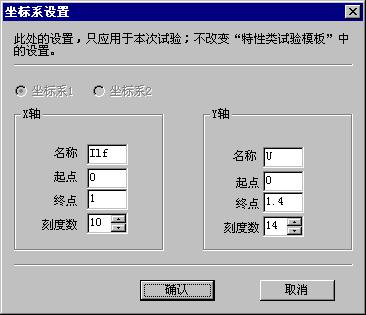

坐标设置：进入试验时，曲线坐标以模板设定为默认值，未开始试验时和试验分析时可用此功能修改曲线坐标，实验进行中时该按钮无效
数据列表：打开数据列表对话框
拟合曲线/原始曲线：选择显示拟合曲线或原始曲线

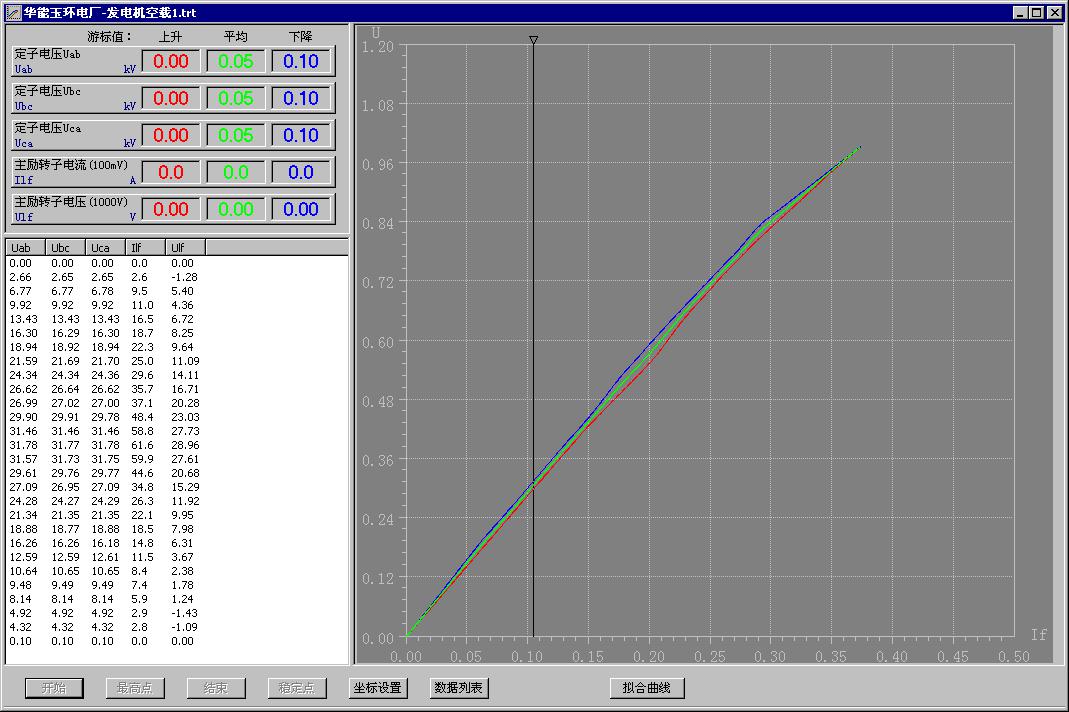

点击”开始”按钮，试验开始，参量值开始刷新，坐标系中出现实时值点（红色圆点），曲线开始按参量值绘制。曲线的绘制是单调的，例如上升过程中，X轴、Y轴参量出现下降，曲线并不跟随向下绘制。实时值点则反映参量的实时值。
包含上升、下降过程的试验：
对于发电机空载、短路试验，应注意：
1. 建议在灭磁开关合闸后再点击”开始”按钮，以避开合闸冲击。如果此前想观察参量值，可以打开实时参量列表。
2. 应在试验前规划好要记录的稳态点。在试验中，程序操作者应与励磁操作者全程配合，在稳态点做充分停顿，以记录准确的稳态值。
3. 在试验的最高点，程序操作者应与励磁操作者应相互确认，以免错过。
拟合曲线：
在试验结束后，点击拟合曲线/原始曲线按钮，程序用记录于稳定点表格中的稳态点数据绘制拟合曲线；一般而言，上升和下降（如果有）阶段各自标定的稳态点数不应超过10个，超出10个后，对于绘制光顺的拟合曲线并没有帮助。
原始曲线 拟合曲线
数据分析
试验结束后，打开数据列表对话框，表格中记录了参量数据，包括全部试验数据、稳态点数据、按自动捕捉表格记录的数据。数据列表可以输出为EXECL表格或文本文件。

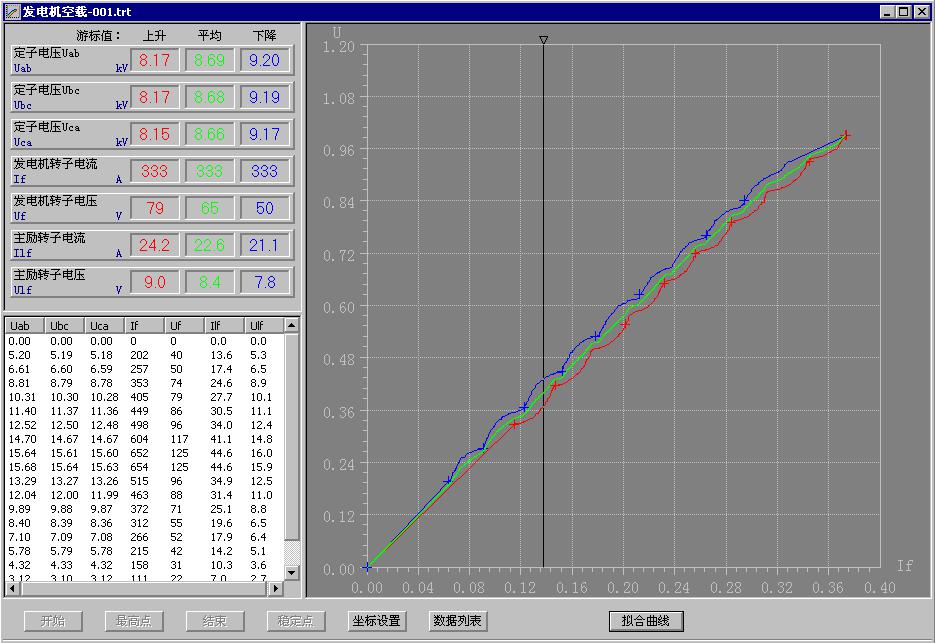

坐标系中有一个游标，在用鼠标拖动时，参量值显示窗口显示游标所在点的上升、下降、平均曲线的值。

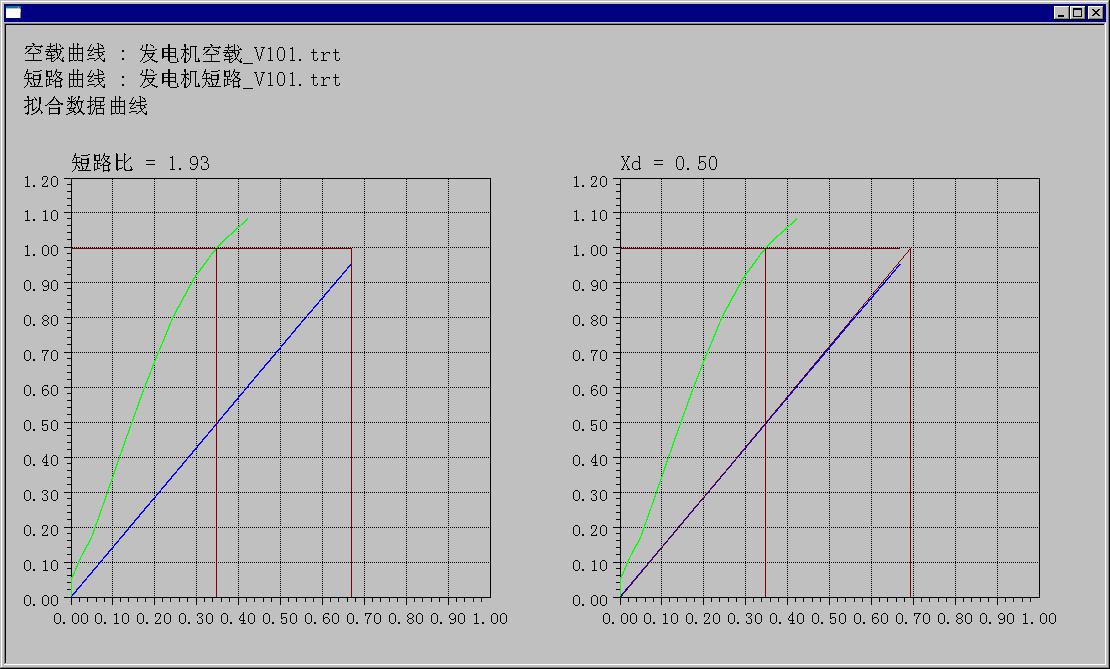

使用发电机空载、发电机短路试验数据，程序可以做短路比计算。
选择”菜单\电气试验\短路比”，按提示选择空载、短路试验数据文件。
发电机短路试验，发电机空载试验
|
