同期试验是指检验发电机同期装置好坏的一个重要试验，发电机并网，需要发出的电和电网保持3个一致性：1、相序相同2、频率相同3、电压相同。同时，同期合闸的那一个时刻，要保证二者的相位一样。对于相序的一致性。

试验所需参量

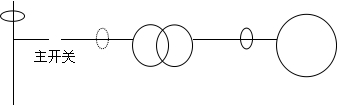

同期试验示意图

同期试验用于记录并网时刻Uj、Uj’的相角差、电压差；试验中，通常取Us、Uj，而软件要显示、记录Uj、Uj’在主开关动作前后的状态，所以，推荐的试验状态是：

u Us取自机端，是在并网后与Uj同相的一个电压

u Uj、Us的PT二次值都是100V

u Uj、Us都不设置变比值，额定值设为100V；同期压差ΔU的额定值设为100V，或200V，模板中绑定的“同期压差”主变高压侧电压、主变低压侧电压额定值输入100。

当以上试验状态不能满足时，应按以下进行设置：

1、当Uj、Us的PT二次值，不都是100V时

在联机的状态下，在“通道设置”里将该电压的变比一次设为100，变比二次设为PT的二次值，设置完成后在常量监测中可观察到该量的显示应为100。

例如接入的Uj的PT二次值是57.735V，这时，将它的变比设为：

变比一次 = 100，变比二次= 57.735

注意，该电压的额定值仍然设为100V

2、 当Us在与Uj存在转角补偿问题时：

这里定义：转角补偿= 并网后Uj与Us的夹角，Uj超前取正号，滞后取负号；

在联机的状态下，退出试验程序，使用“通道校准”（Adjust.exe），在派生量同期压差栏输入转角补偿值Us_Uj。注意写入后，要点击“下传”；退出“通道校准”（Adjust.exe）时，应选择“确定”退出。

3、 同期试验中，要求显示、记录电压一次值时

系统电压、机端电压的变比、额定值按实际设置。“同期压差”中也按实际参数输入，其他情况参考上面所述。

同期脉冲、主开关，应接入无源节点（CDM1803的开关量通道，对外提供24V）；

同期过程，可以同时用同期试验（同期表）、曲线类试验来记录，前者可直观表现同期时刻的角差、压差、频差，后者除以上信息，还可记录并网过程的调节过程、功率震荡，但对角差、压差、频差的表达不如前者直观。

特别注意：如果做了上述设置（之一），应在试验后恢复原有参数设定（转角补偿清零），以避免在下次使用CDM1803时，使用了错误参数。

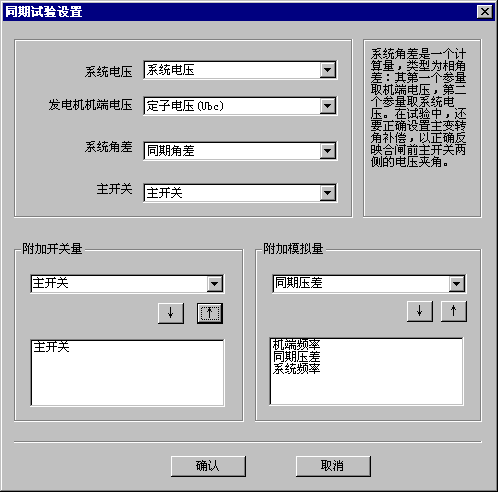

试验设置：

 系统电压：从模拟量列表中，指定选择系统电压；

发电机机端电压：从模拟量列表中，指定发电机机端电压；

系统角差：从模拟量列表中，指定系统角差；系统角差是一个派生量，类型为相角差，其第一个参量取机端电压，第二个参量取系统电压，需在试验前派生好，还要在通道修正中正确设置主变转角补偿，以使系统角差正确反映合闸前主开关两侧的电压夹角；

主开关：从开关量列表中，指定主开关所接开关量；

附加模拟量：选择试验中要显示记录的任意模拟量；

附加开关量：选择试验中要显示记录的任意开关量；

同期试验窗口简介

u 同期试验窗口分为3部分：同期表窗口、参量值窗口、信息窗口。

u 按钮的作用：

开 始：开始试验，通讯开始，参量开始刷新，曲线开始绘制。

结 束：结束试验，通讯停止。

同期类试验的试验步骤：

A. 点击新试验/同期试验后，先进行同期试验设置，确认后进入同期试验画面，按“开始”按钮，试验开始，参量开始刷新、同期表开始运行，红色表针代表系统电压，蓝色表针代表机端电压。红色圈是额定值所在位置。红色表针不动，只是长度变化，反映系统电压值的变化。蓝色表针除了反映机端电压值，还反映了机端电压与系统电压的夹角同时自右开始绘制参量曲线，此时“结束”按钮失效。

B. 当主开关变位时，红蓝表针的大小、夹角不再刷新，停止在并网时刻，试验结束，同时在信息窗口显示本次同期试验的信息。如果是假同期，实际的机端电压与系统电压继续各自变化，但同期表也不再刷新。

试验结束后，应立即保存文件。
