发电机定子铁心磁化试验

波形记录仪当中涵盖了发电机定子铁心磁化试验，包含了铁心轭部质量的算法，替代电压表、电流表、瓦特表，测量励磁电压、励磁电流、有功功率等参量，并同步地生成定子铁心比损耗、铁心轭部磁通密度。

试验由”菜单\电气试验\发电机定子铁心磁化试验”进入。

设置

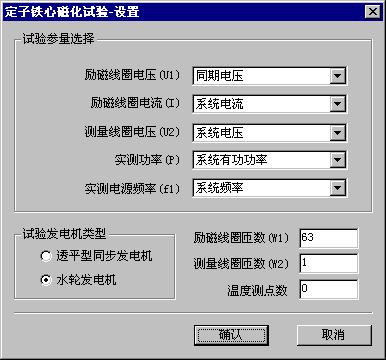

进入发电机定子铁心磁化试验，首先需要指定试验参量、选择发电机类型、指定线圈匝数和温度测点数。在默认配置中，本试验的励磁线圈电压、励磁线圈电流等5个参量，是复用自其它参量的。对于特定的用户，如果视此实验为常用功能，则可在订货时声明，在出厂时配置专用参量。

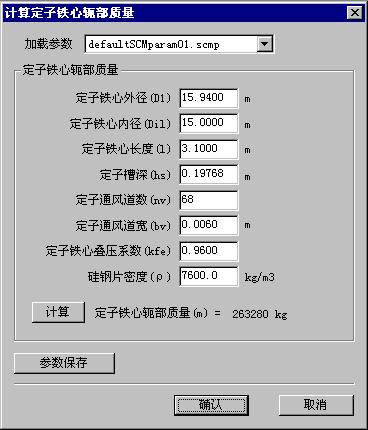

 计算铁心轭部质量

在此对话框中，输入相关参数，计算定子铁心轭部质量。输入的参数可以保存为文件，以备以后加载使用。此处的计算过程，在进入试验画面后，试验开始之前，可以重复进行，修正之前的计算结果。

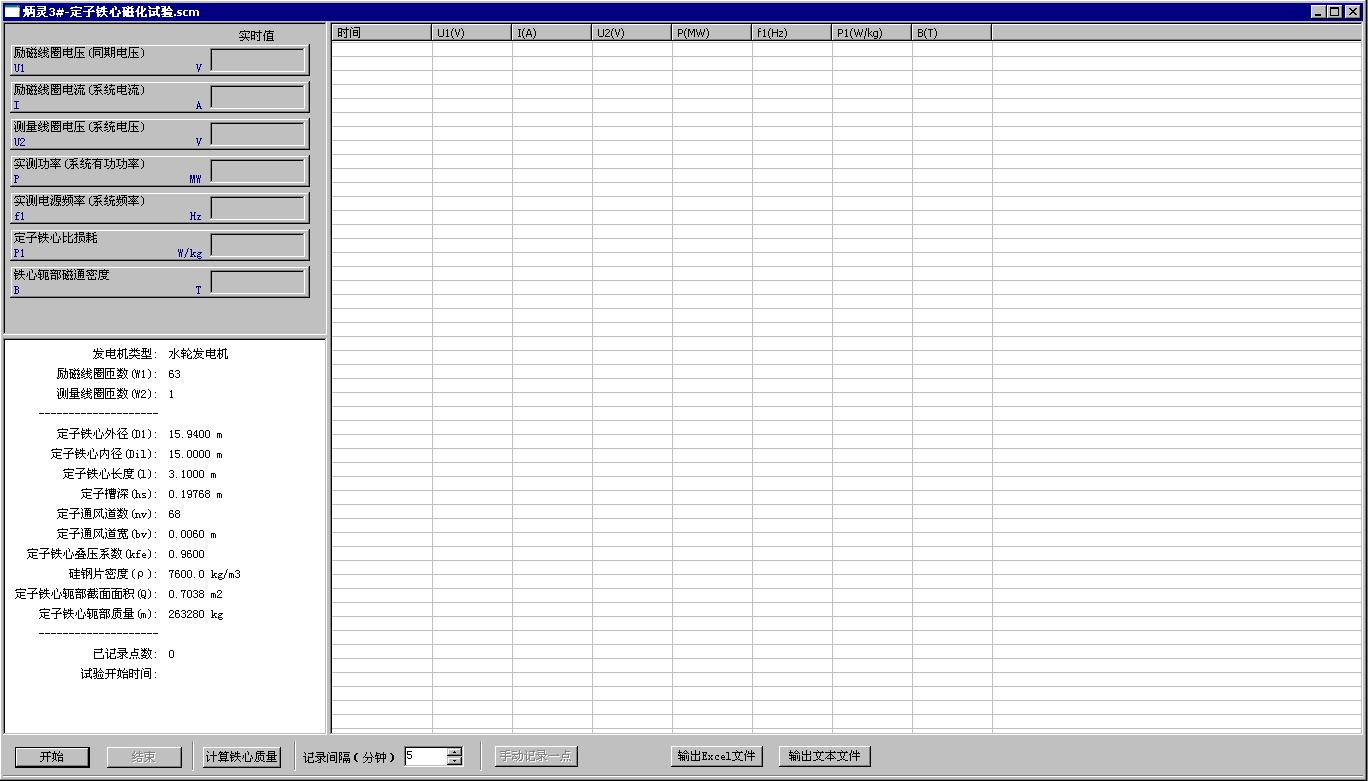

在试验画面中，用户可以指定记录数据的时间间隔。点击“开始”后，程序显示实时值，并在时间间隔到时，记录一点数据填入表格。也可以点击“手动记录一点”，不受记录间隔限制，直接记录一点。

温度值，需要用户从温度表计读出后，手工写入表格，程序将保存用户的输入。

一旦开始试验，计算铁心轭部质量的功能就被禁止了，所以请在试验前确认计算结果。
