进相类试验

进相试验显示运行容量图，并同时记录数据、绘制曲线。数据点间隔为1-3秒，试验总时长最长可设定为3天。

试验之前，应确认进相试验已正确配置了以下参量：

名称	类型	参与计算的模拟量（保证次序）及参数
计算功角	计算功角	发电机有功、发电机无功、发电机机端电压、Xq值
实测功角	实测功角	发电机转速信号、发电机机端电压
主变角差	相角差	发电机机端电压、主变高压侧电压
主变功角	标量和	发电机功角、主变角差
线路功角	线路功角	系统电压、系统电流、线路电阻、线路感抗、初始角
系统功角	标量和	主变功角、线路功角
系统功率	一次函数	系统单相功率、3（乘数）、0（偏移）

注：

1. 计算功角作为备用，如果现场转速信号不良，可以用计算功角代替实测功角。

2. Xq值：发电机的饱和电抗值。如果没有Xq值，可查电机手册中的不饱和Xd*值，按Xd=Xd*×Zb=Xd*×U(线额定)/I(线额定)，Xq=0.85×0.9×Xd，0.85相当于饱和系数，0.9相当于Xq与Xd的系数。

3. 线路功角中的初始角：用于修正系统电压与电流的初始角度，系统电压超前系统电流时输入负角度补偿。

4. 线路电阻：线路电阻值。

5. 线路电抗：线路电抗值。

6. 线路功角中用到的系统电压、系统电流回路一般不需要修正硬件测量角差，如要修正则在通道修正中修正二者的角差，消除测量回路硬件本身的误差。

7. 系统电压为相电压，系统电流为同相电流；

由”菜单\电气试验\进相试验”进入试验。

5.7.1. 进相试验设置

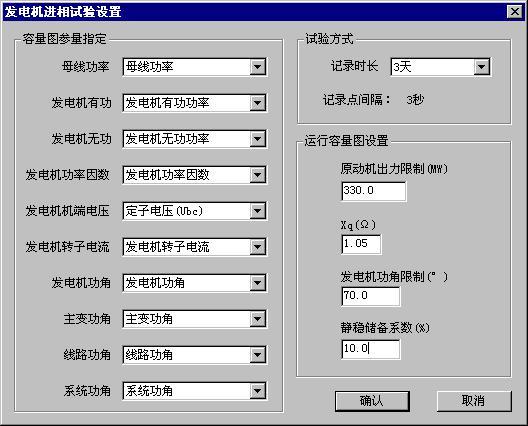

进入进相试验时，首先出现设置对话框。

容量图参量指定：为正确显示运行容量图，在此指定所需的参量

试验方式：记录时长1－3天可选，数据点间隔随天数自动确定：

记录时长(天)	数据点间隔（秒）
1	1
2	2
3	3

 运行容量图设置：输入绘制容量图中所需的机组参数；

进相试验将记录所有模拟量及开关量数据，在试验画面中显示的参量另有设置对话框选择。

试验设置完成后确认即进入试验画面。

试验画面

进入试验画面后系统将提示进相试验需先给出一个文件名，以便程序自动将所有参量数据自动存盘。另存进相试验文件后，进入试验画面。

试验窗口分为3部分：曲线窗口、实时值窗口、功率图窗口，各窗口显示大小可用鼠标调节窗口边框决定。

按钮的作用：

开 始：开始试验，通讯开始，参量开始刷新，曲线开始绘制。

结 束：结束试验，通讯停止。

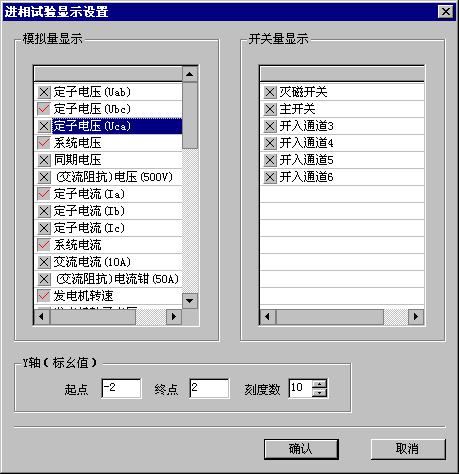

显示设置：从参量中选择试验记录显示的模拟量和开关量，并且设定Y轴的起始点及刻度数。

输出文本：将试验数据以.txt文件输出。

分轴显示：录制的曲线以同轴（标么值）还是分轴（有名值）来显示。

坐标线：在分析曲线时让显示画面中有无坐标虚线。

绝对时间：点击此项，时间标志在相对时间和绝对时间显示之间转换。

在主窗口上部，有曲线操作工具栏。各按钮作用如下：

横轴时间段加长，曲线横向压缩

横轴时间段缩短，曲线横向放大

纵轴比例加大，曲线纵向压缩

纵轴比例缩小，曲线纵向放大

试验操作：

A. 进入程序画面后首先进行显示设置，从全部记录的参量中选择本次试验需在曲线显示窗口显示的的模拟量和开关量，并且设定合适的Y轴的标么值的起始点及刻度数；此项功能也可在试验进行中完成、更改。

B. 点击开始按钮，趋势图窗口开始自右向左绘制参量曲线，实时值窗口显示参量值，容量图窗口实时绘制发电机容量图及限制曲线；试验记录过程中可通过选择趋势图、极限图来切换右侧大窗口的显示内容。试验记录过程中可通过放大和缩小坐标轴来改变曲线的显示状态。

C.  如果试验过程结束，可随时点击结束按钮来停止参量的录制，程序将以当前时刻为终点保存试验画面中的参量数据。
