发电机特性测试仪是一台多功能的发电机试验仪器，功能更加丰富更实用，可做发电机启机时所有的电气试验并且是一台便携式的故障录波器。

    发电机特性测试仪是以DSP、嵌入式操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储功能的便携式装置。

基于DSP的先进数据处理能力， 发电机特性测试仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率，最高为100K/S，可用于暂态电气信号的录制分析。

发电机特性测试仪采用先进工控内核，结合嵌入式操作系统，高效、可靠地实现数据高级处理、传输、存储、显示功能。

 发电机特性测试仪提供上位机软件包，可安装于基于Windows操作系统的计算机（上位机）， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与 发电机特性测试仪连接，实现发电机特性试验、远程控制、数据共享等功能。

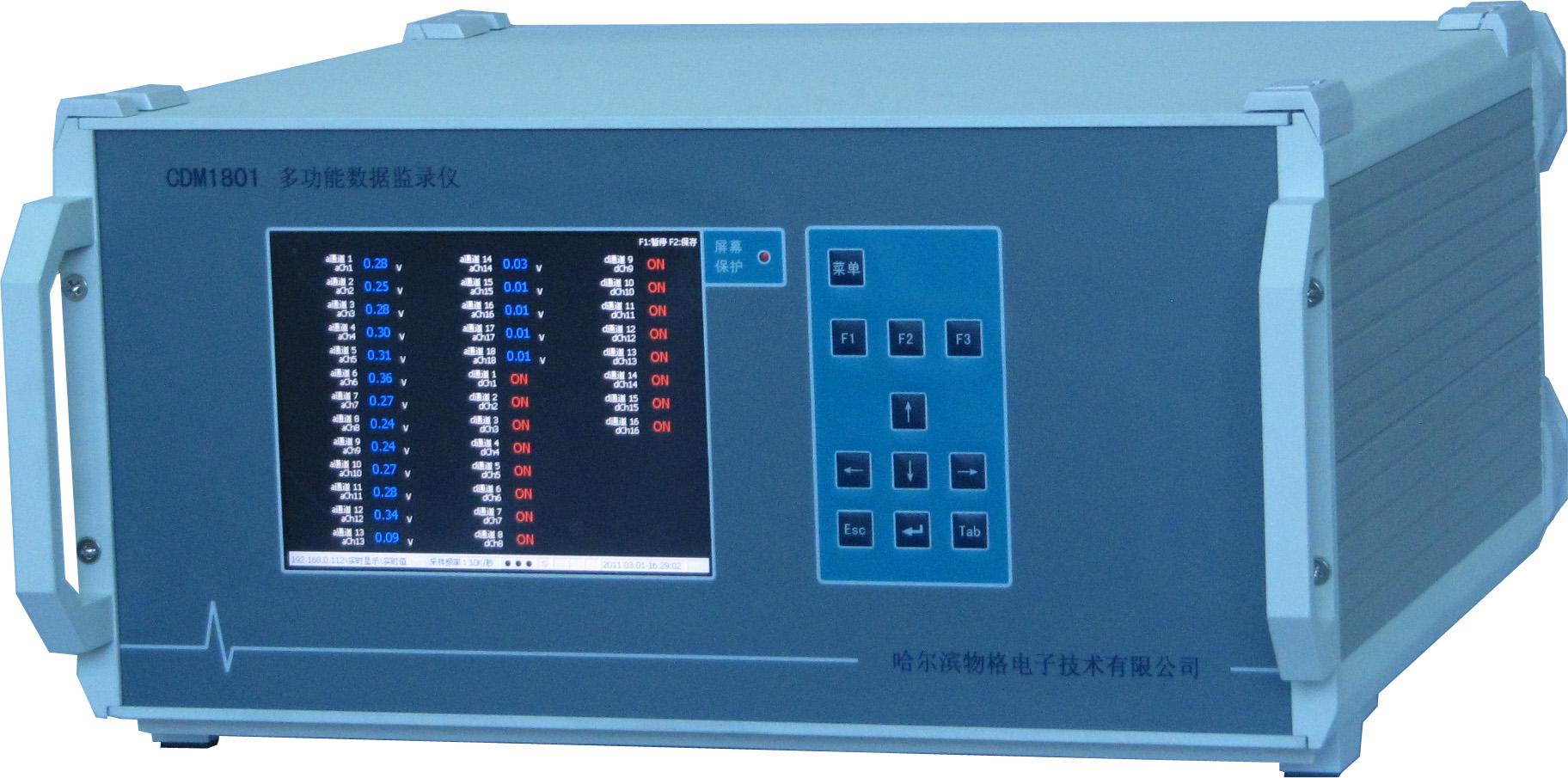

 发电机特性测试仪

主要功能与特点

发电机总启动电气试验： 发电机特性测试仪可以方便实现任意二组参量的X-Y特性试验，例如空载试验、短路试验，可做曲线拟合。可以录制任选的模拟量波形曲线、有效值曲线，进行励磁调解器相关试验，如阶跃试验、灭磁试验、甩负荷试验等。可以进行发电机同期试验、转子交流阻抗试验、进相试验、定子铁心磁化试验等。使用 发电机特性测试仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。

其中波形类试验，基本采样频率不低于10kHz,可同时录制18路模拟信号、4路派生量和16路开关量信号，录制时间60秒；波形类试验录制数据可进行谐波分析。

曲线类试验，可以同时录制全部的18路模拟信号、24路派生量和16路开关量信号，录制时间10分钟。

监录仪具有逐点瞬时功率及瞬时有效值记录功能；能够快速、准确地完成励磁信号的测量，响应时间≤5ms，记录波形上不应含有整流纹波。监录仪具有三相电压有效值无延时计算、记录功能。

故障录波：按用户预先定义的故障判据， 发电机特性测试仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在永久存储器上，掉电不失。故障录波启动方式包括模拟量启动（突变、越限）、开关量启动、手动启动，此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。

实时监测： 发电机特性测试仪接入了16路开关量、18路模拟量。 发电机特性测试仪及上位机软件均可实时显示开关量状态、模拟量波形，并实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可进行谐波分析、THD计算、矢量图、运行极限图等显示。

无纸趋势图记录： 发电机特性测试仪可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。

 发电机特性测试仪可作为便携式仪器，用于各种工业设备的故障的监录、分析；也可用于电力系统或其他行业的关键设备的在线监测；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。

技术规格

u 18路同步采样模拟通道（可扩展到24路）

A/D分辨率： 16位；有效值准确度：0.2%（FSR）

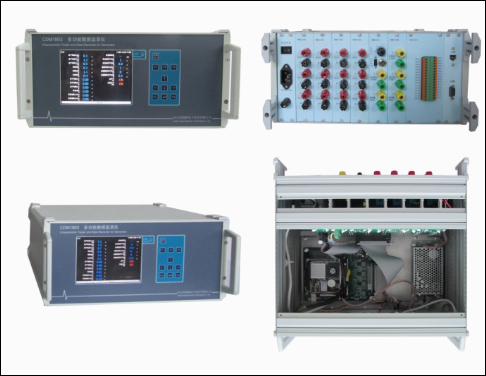

 发电机特性测试仪安装有6个（可扩展至8个）模拟通道模块，每个模块由3路模拟通道组成。

模块种类：

 发电机特性测试仪的标准配置为：2×PMRC1001，2×PMRC-1002，1×PMRC1003，1×PMRC-1011。

模块配置，可根据用户要求调整；各调理模块的量程，可根据用户要求调整。

u 16路同步采样开关通道

标配为外接无源节点，调理通道内部输出+24V。可根据用户要求配置为有源节点。

u 同步采样频率：从10K/s ～ 100K/s可选。

18路模拟通道与16开关通道全部打开时，采样频率为10K/s。打开2路模拟通道与16开关通道时，采样频率可达100K/s。

u 24路实时计算量

计算量准确度 ： 0.5%（FSR）； 发电机特性测试仪提供以下计算量种类：

u 故障启动方式

模拟量：突变、过量、欠量

开关量：变位

u 故障记录容量

1GB，可按要求扩展。

u 通讯

串行口：1个RS-232C端口，最大通讯波特率115200。

网络接口：1个10/100Mbps 802.3u接口。

u 显示屏

6.4” 262144色TTF显示屏，分辨率：640×480

u PC软件包

 发电机特性测试仪的PC软件包运行于Windows平台，通过串行口或网络接口连接仪器。包括实时监视、参数设置、通道校准、数据分析、发电机总启动电气试验等程序。

u 机箱尺寸（mm）

342（宽）×178（高）×318（深）

u 机箱重量

仪器净重约7．5kg。

u 工作电源

AC220V 50Hz；DC110-220V；整机功耗约25W
