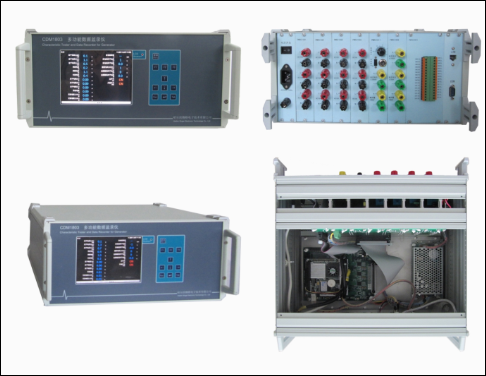

暂态录波仪是一台多功能的发电机试验仪器。以双CPU为核心，采集速度更快，存储容量更大，囊括了发电机启机的所有电气试验和波形记录的便携式装置。
暂态录波仪使用全数字模拟信号滤波，根据用户需要，灵活地采用不同的采样频率和通道配置，更贴近和方便于现场的使用，完美实现了对暂态电气信号的录制和分析。
暂态录波仪可以上下位机同时工作和下位机单独工作两种模式，更方便更有利于信号的分析处理，可进行远程控制、数据共享等功能。
发电机总启动电气试验：
暂态录波仪囊括了发电机启机时所有的电气试验，包括短路试验，空载实验，励磁调节器相关实验，波形试验，曲线试验，同期试验，交流阻抗试验，进相试验，铁心磁化试验等等。操作简单合理，多年现场试验的经验使暂态录波仪更加符合现场
故障录波：按用户预先定义的故障判据，暂态录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在永久存储器上，掉电不失。故障录波启动方式包括模拟量启动（突变、越限）、开关量启动、手动启动，此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。
实时监测：暂态录波仪接入了16路开关量、18路模拟量。暂态录波仪及上位机软件均可实时显示开关量状态、模拟量波形，并实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可进行谐波分析、THD计算、矢量图、运行极限图等显示。
无纸趋势图记录：暂态录波仪可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。
暂态录波仪可作为便携式仪器，用于各种工业设备的故障的监录、分析；也可用于电力系统或其他行业的关键设备的在线监测；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
u 18路同步采样模拟通道（可扩展到24路）
A/D分辨率： 16位；有效值准确度：0.2%（FSR）
u 16路同步采样开关通道
u 同步采样频率：从10K/s ～ 100K/s可选。
18路模拟通道与16开关通道全部打开时，采样频率为10K/s。打开2路模拟通道与16开关通道时，采样频率可达100K/s。
u 24路实时计算量
计算量准确度 ： 0.5%（FSR）；暂态录波仪提供以下计算量种类：
|
类型 |
准确度 |
备注 |
|
频率 |
±0.02Hz |
|
|
有功功率 |
0.5% |
cosφ1.0–0.5 电压＞50% 电流＞10% |
|
无功功率 |
0.5% |
sinφ1.0–0.5 电压＞50% 电流＞10% |
|
功率因数 |
1.0% |
|
|
正序 |
1.0% |
|
|
负序 |
1.0% |
|
|
零序 |
1.0% |
|
|
两相负序 |
1.0% |
|
|
相角差 |
±0.3° |
|
|
实测功角 |
±0.3° |
|
|
两矢量差 |
0.5% |
|
|
两矢量和 |
0.5% |
|
|
线路功角 |
±0.3° |
|
|
交流阻抗 |
0.5% |
|
|
同期压差 |
1.0% |
|
|
计算功角 |
±1.5° |
|
|
标量和 |
|
由引用参量决定 |
|
标量差 |
|
由引用参量决定 |
|
一次函数 |
|
由引用参量决定 |
u 故障启动方式
模拟量：突变、过量、欠量
开关量：变位
u 故障记录容量
1GB，可按要求扩展。
u 通讯
串行口：1个RS-232C端口，最大通讯波特率115200。
网络接口：1个10/100Mbps 802.3u接口。
u 显示屏
6.4” 262144色TTF显示屏，分辨率：640×480
u PC软件包
暂态录波仪的PC软件包运行于Windows平台，通过串行口或网络接口连接仪器。包括实时监视、参数设置、通道校准、数据分析、发电机总启动电气试验等程序。
u 机箱尺寸（mm）
342（宽）×178（高）×318（深）
u 机箱重量
仪器净重约7．5kg。
u 工作电源
AC220V 50Hz；DC110-220V；整机功耗约25W
|
