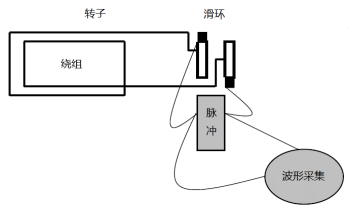

RSO试验(RECURRENT SURGE OSCILLOGRAPH)，主要原理是在转子绕组的两端注入激励信号，即前沿陡峭的低电压脉冲，并通过分析注入点的波形来判断转子绕组中是否存在匝间短路故障及故障严重程度。RSO试验的灵敏度很高，在匝间短路初期就可以检测出，当对多个历史数据进行对比时，能够识别匝间绝缘的轻微变化。试验设备简单，无需抽转子、拔护环，只要转子绕组与励磁系统断开，即可进行试验。能对短路点进行定位，可精确到一个线圈。

哈尔滨物格电子技术有限公司基于最新的RSO试验技术研究成果，对目前市场上已有RSO试验设备进行全面评价，并采用先进的数字信号技术研发推出了RD-1A发电机转子匝间短路分析仪。RD-1A的功能覆盖了目前主要的RSO试验设备，功能完备，并在激励信号发生、数据管理分析方面具有独到的优势。目前，RD-1A的技术功能处于国内领先地位。

RD-1A经过多次、多种容量的机组测试，试验结果良好，能够敏锐、准确地判断发电机转子的绝缘状态，即使是潜伏期的故障点，也会表征出波形变化。

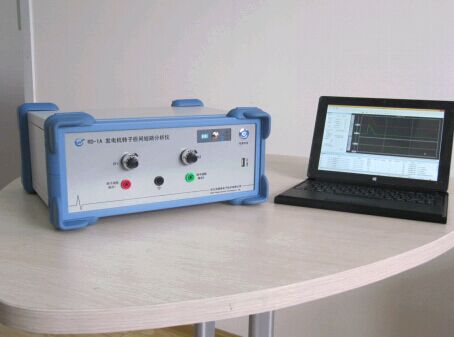

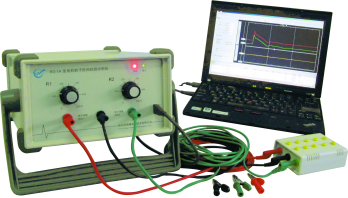

RD-1A发电机转子匝间短路分析仪

RD-1A是集成了信号发生、数据采集功能的一体化仪器。内置DDS波形发生电路，可发生幅值、频率、占空比可调的方波或锯齿波，可根据转子绕组的特性调整激励信号的参数。RD-1A采用高速、高精度的采样电路，采样触发位置可以调整。

RD-1A分析仪与笔记本电脑配套使用，由软件控制激励信号的特性、试验方式，并对试验数据进行分析。相对于使用商用示波器的仪器构成方案，RD-1A分析仪软件的数据管理能力、分析功能更为完善，可以方便地进行数据对比、添加标记，注入端波形和特征波形同屏显示。

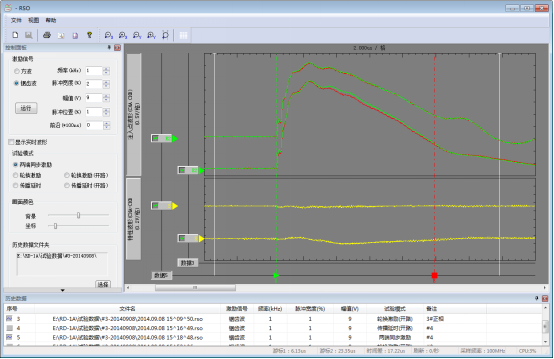

RD-1A分析仪软件

主要特点与技术优势

1. 集成脉冲发生和数据采集功能

2. 采用电池供电、Wi-Fi通讯，接线达到最简化，仅需3条测试线即可进行试验

3. 标定激励信号在转子绕组上的传播过程，便于定位短路点位置

4. 两端同步或单端轮换激励等多种试验模式

5. 多个试验数据同坐标系显示，便于历史趋势分析

6. 支持建立系列阻值、位置短路数据库，用于判定短路位置及评估短路严重程度

7. 激励脉冲采用数字发生技术，幅值、频率、占空比、脉冲位置等参数调节方便

技术规格

1. 激励信号

类型：方波或锯齿波可选

重复频率：1～100kHz

幅值：1～12V

前沿上升时间 ≤ 1μs

2. 信号采集

采集频率：100MHz

输入带宽 ≥ 20MHz

3. 工作电源

5A·H锂电池，可持续工作8小时

4. 通讯方式

Wi-Fi或USB，可选
