曲线试验

曲线试验记录并绘制模拟量有效值、派生量及开关状态的曲线，记录时长最长可设置为10分钟。此功能可以完成励磁调节器、甩负荷、PSS等多项试验。

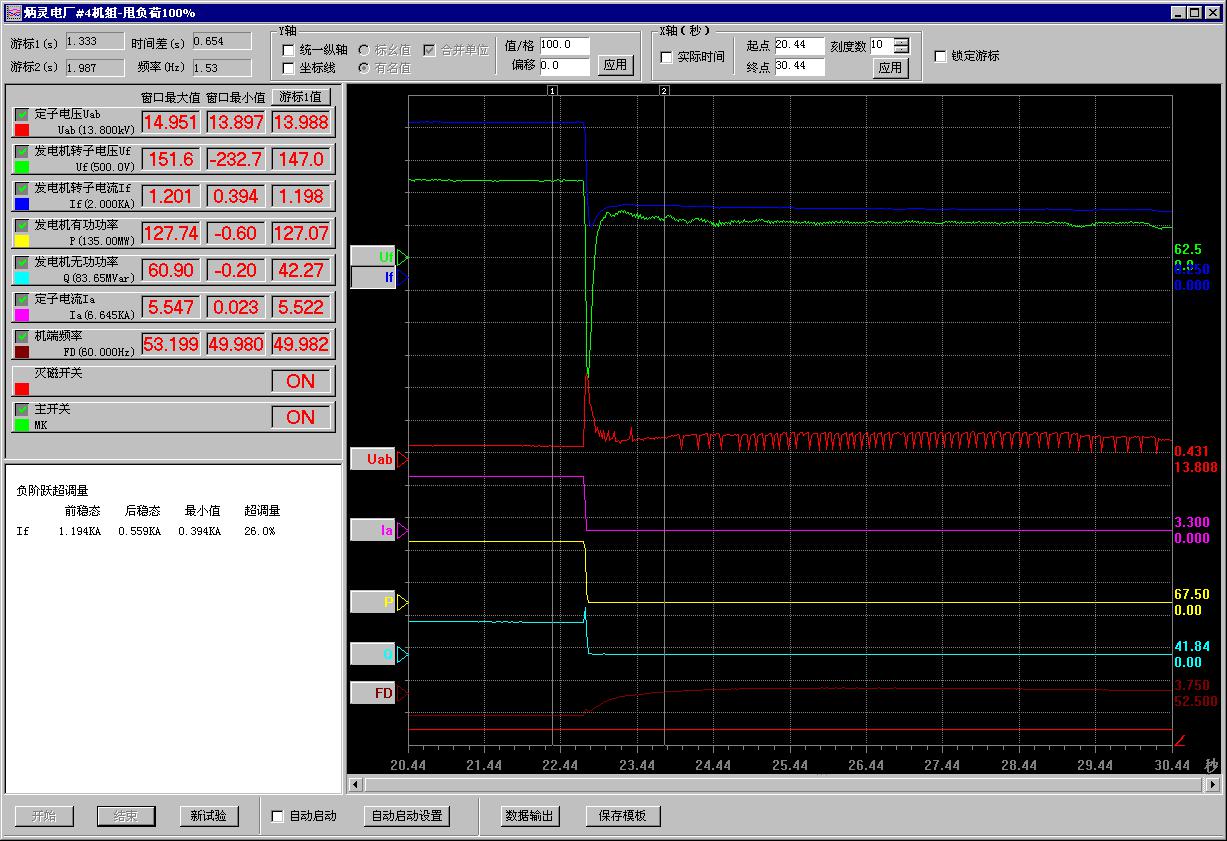

曲线试验界面

曲线试验窗口分为三个区，分别显示参量值、曲线、计算结果。窗口上部有操作栏，

左上区域显示参量值，在试验进行中，仅显示参量的实时值。试验结束后，显示参量的窗口最大值、窗口最小值、焦点游标值。在这个区域也可选择曲线的颜色、显示\隐藏曲线。

程序包含多种计算功能，计算结果显示在窗口的左下区域。

游标在试验结束后出现。游标的相关信息在操作栏显示。其中”频率”值，即是时间差的倒数。

 游标的移动有几种方法：

u 鼠标左键拖曳

u 鼠标在曲线画面上双击或选择右键菜单

u 使用→键或←键移动焦点游标

在游标线上双击可选择焦点游标。如果在操作栏上选择了“锁定游标”，则在横轴（时间轴）放大/缩小时，游标保持其原有时间点，此时游标可能被移出画面。如未选择“锁定游标”，则游标相对画面保持不动。

X轴（横轴），即是时间轴，时间单位是秒。可在工具栏的”X轴（秒）”的区域调整横轴。内容更改后，需要点击“应用”按钮。

在Y轴（纵轴）方面，曲线有两种显示方式：分轴、同轴。

分轴：每个参量有独立的基线、比例值，可以单独在画面上纵向移动，可以单独放大、缩小。基线在画面以点划线表示，与曲线颜色一致。

同轴：所有参量使用统一的纵轴坐标（标幺制或有名值），零点、比例值是一致的。

在操作栏上，有纵轴的操作选项：

其中：

统一纵轴：选择显示方式（分轴、同轴）

标幺制、有名值：尽在同轴时有效

合并单位：仅在有名值是有效，将单位相同的参量的纵轴合并

值/格：分轴时，焦点参量的比例，即纵轴每小格代表的参量值（有名值）

偏移：分轴时，焦点参量的基线对应的参量值（有名值）

当显示方式选择同轴时，则有：

起点：纵轴起点，标幺制

终点：纵轴终点，标幺制

在纵轴选择了“有名值”时需要特别注意，上述两项的内容依然是标幺制。

值/格、偏移的内容更改后，需要点击“应用”按钮。

在主窗口上部，有曲线操作工具栏。各按钮作用如下：

横轴时间段加长，曲线横向压缩

横轴时间段缩短，曲线横向放大

纵轴比例加大，曲线纵向压缩

纵轴比例缩小，曲线纵向放大

使横轴坐标取二游标之间的时间段

基线下移一格，曲线上移

基线上移一格，曲线下移

基线对应值归零（分轴），或使纵轴零点居中（同轴）

使值/格取该参量的额定值（分轴），或使纵轴坐标取标幺制的-1.0至+1.0(同轴)

从其它曲线试验数据文件中选择部分参量加入本文件

曲线试验模板

发电机特性测试仪针对一类特定的电气试验，需要选择特定的参量、记录时长、不同参量的比例值、偏移、颜色等等，这些设置内容可以保存为一个配置文件，即模板。以后做同类试验时，模板可以重复加载使用。CDM1803软件附带部分常用模板。

用户也可以点击试验窗口的下方工具条上的”保存模板”按钮，保存自己的模板。模板文件必须保存于”安装目录\试验模板”文件夹中，且不能更改模板文件的扩展名（curp）。

模板保存后，下次开始试验时，可在设置对话框中选择该模板，即加载了其中的设置内容。

    试验操作

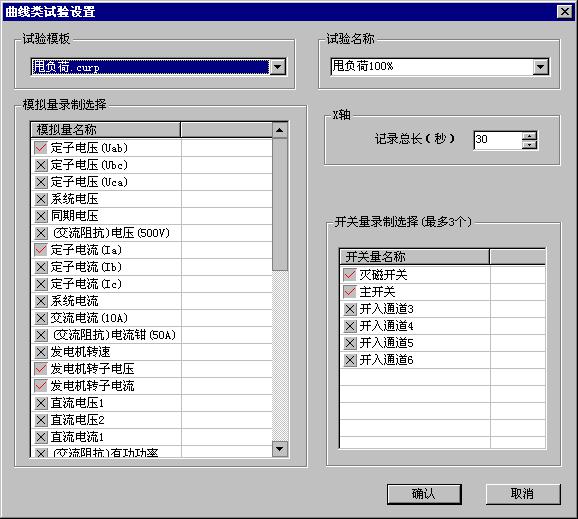

选择”菜单\电气试验\曲线试验”，启动曲线试验。首先出现设置对话框，用户再次选择模板，如果没有合适的模板，则选择”新建”，并选择要记录的模拟量、开关量。同时需选择或输入试验名称、确定记录总时长。

 点击确认后，即进入试验窗口。

点击”开始”后，参量开始持续记录、绘制，曲线自右向左推移；直至点击”停止”，记录停止，画面上出现游标，进入分析状态。停止后的试验窗口，可点击”新试验”重新进入试验状态，在此之前应保存数据。

在参量的动态过程之前，就应点击”开始”，开始记录曲线，以录制适当长度的前稳态。当动态过程录制完整，进入后稳态时，可随时停止，不一定要等待记录长度达到总时长。

参量的动态过程开始后，要保持观察，适时停止，以免有用的数据因超出记录总长而丢失。

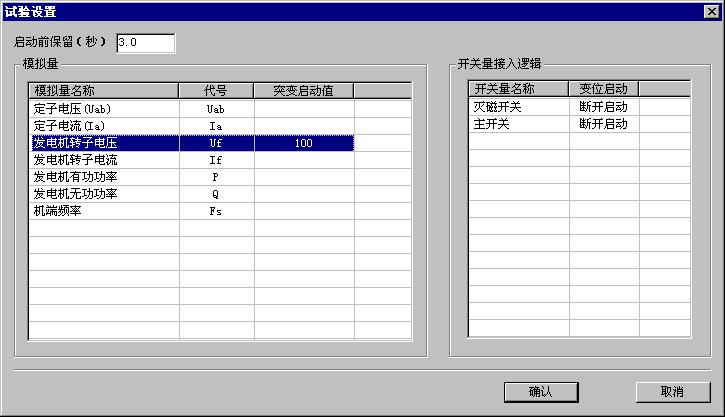

试验程序具有可选的”自动启动”功能，即在参量出现用户设定的模拟量突变（10ms内）或开关量变位时，试验进入”已启动”状态，此后持续记录到用户设定的”启动前保留”时间，试验自动停止。

 突变启动值：参量在100ms内，出现突变（正阶跃或负阶跃），突变值达到此启动值，则试验进入”已启动”状态。

开关量变位启动：开关量出现变位，则试验立即进入”已启动”状态。

试验进入”已启动”状态，则出现倒计时对话框，在试验自动停止前，用户可以点击”取消启动”，退出”已启动”状态.

 模拟量突变启动功能应在充分了解参量的动态特性的基础上谨慎使用，以免出现拒动（启动值过大）或误动（启动值过小）。

曲线试验刷新速率

试验开始后，程序按10帧/s的速率绘制曲线。如果在试验中，程序检测到计算机负荷过重，会逐级下调曲线刷新速率，以降低计算机负荷。最低的刷新速率为1帧/2s。无论当前的刷新速率是多少，参量数据都会被正确记录、绘制。导致刷新速率下调可能有以下原因：

u 曲线试验选择的参量多、记录时间长

u 计算机系统有其它程序占用资源

u 计算机性能不足

刷新速率下调之后，若程序检测到计算机负荷较低，会逐级恢复曲线刷新速率。

计算功能

“菜单\计算”提供多种计算功能。各类计算功能的算法请参考相关专业资料。计算功能需要指定参量，并用游标确定时间点，请根据提示操作。计算结果显示在窗口左下部。计算结果可以清除。

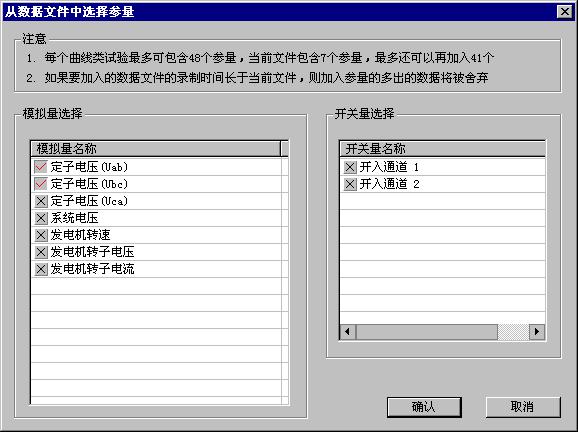

加入参量

试验数据文件添加来自其它曲线试验文件的参量。被添加的参量的记录时长可以与本文件不同，但长于本文件记录时长的部分数据将被截断。

 参量添加后，其名称、代号将加注一个前缀，如参量的原代号为”UAB”，则加入后变为” A1-UAB”，前缀中的”A”表示此参量是来自其它文件的；”1”代表此参量属于本文件第一次加入的。

参量加入后，通常需要在时间轴上左右移动以对齐动态过长的起点，方法是：

在曲线画面上，鼠标左击该参量的代号框，并保持不放；用→键或←键移动曲线。在窗口左上方的数值区，右击参量块，可以按提示删除加入的曲线。

当移动一个参量时，同一批次加入的其它参量同步移动。.

打印

曲线试验的数据打印，分为同轴、分轴两种形式。在打印时，程序根据当前曲线窗口的显示模式自动选择。

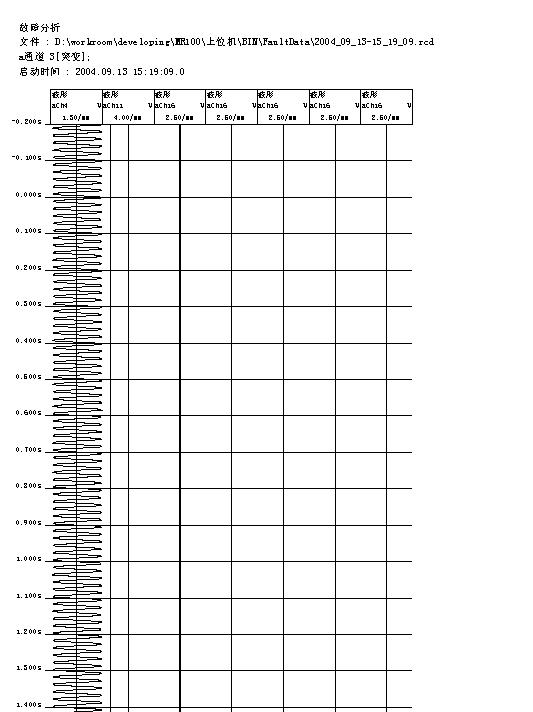

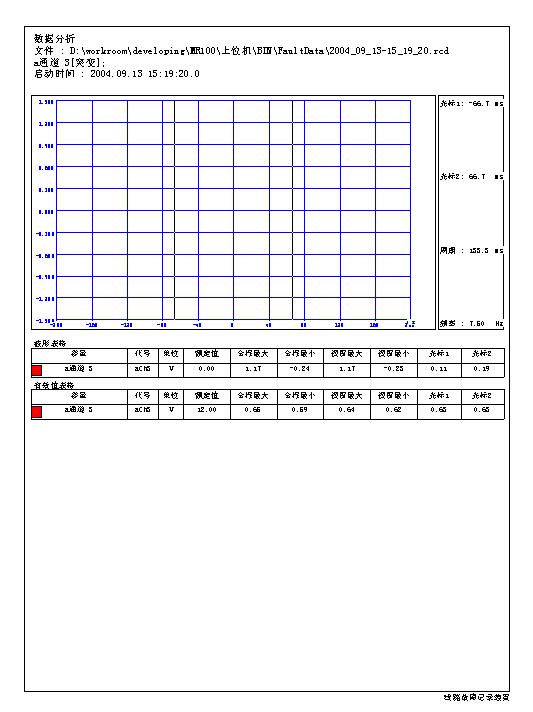

同轴打印                                分轴打印
