波形记录仪的波形类试验

波形试验在界面、操作方面与曲线类试验类似。用户可以在熟悉曲线试验的基础上，了解波形试验与之的差异。二者的主要差异概况如下：

1. 曲线试验记录的是模拟参量的有效值（交流量的RMS、直流量是10ms平均值），包括开关量的所有参量的数据点间隔是10ms。而波形试验使用当前的采样频率（基本频率是10KHz，通过关闭部分通道可达20KHz、50KHz、100KHz），记录参量（含开关量）的实时波形。

2. 曲线试验记录的有效值，按标准算法10ms生成一点，其准确度符合技术规格。而波形试验的有效值取定长的时间窗口按采样频率同步生成，在交流参量的频率偏离50Hz时，有效值的准确度下降。

3. 曲线试验可以记录所有派生量，派生量均按标准算法10ms生成一点，其准确度符合声明。而波形试验仅支持有限种类的派生量，派生量按采样频率同步生成，在交流参量的频率偏离50Hz时，派生量的准确度下降。

4. 波形试验可对已记录的数据做谐波分析、矢量分析

5. 波形试验数据文件不能从其它数据文件加入参量。

     相对地，波形试验具有更高的采样频率，更短的响应时间，可以更真实准确地记录暂态波形过程。

 直流量

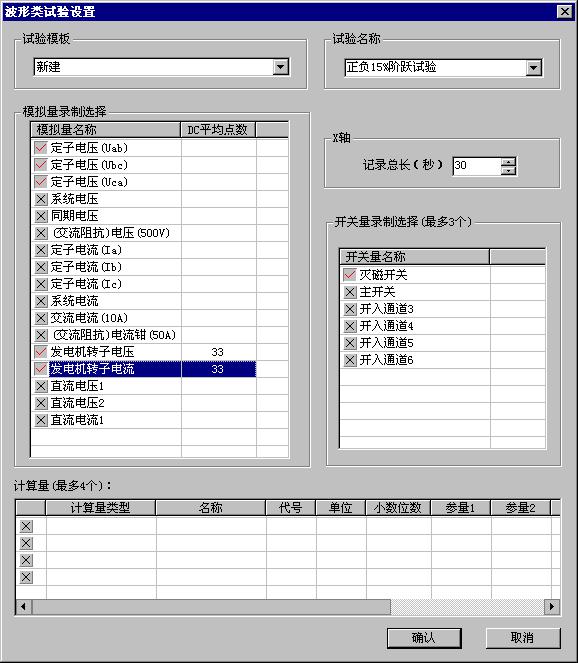

对于直流量，可以在试验初始的设置对话框中指定其平均点数。如下图，模拟量列表中，直流量可设置“DC平均点数”。

运行中，波形记录仪程序对该直流量建立一个滑动窗口，窗口长度即为设定的平均点数，窗口逐点滑动，每个采样点都生成该参量窗口内的平均值，这个值同步记录。

例如，当前采样频率为10kHz，对于含有300Hz周期信号的发电机转子电压Uf，设定其平均点数为33，则可控硅整流信号的纹波被有效滤除，得到平滑的转子电压曲线，而且其阶跃响应时间约为3ms。

派生量

波形记录仪定义了以下的派生量类型

每次试验最多可定义4个派生量。

波形试验界面

与曲线试验不同的是，波形试验窗口中可以选择显示参量波形或有效值（交流量的RMS，或直流量的平均值）。

可以在数值统计区的参量条上，点击上图所示区块，切换波形/有效值。

W：曲线画面上显示的是参量实时波形，统计数据（最大值、最小值、游标值）也是波形值。

E：曲线画面上显示的是参量有效值，统计数据也是有效值。
